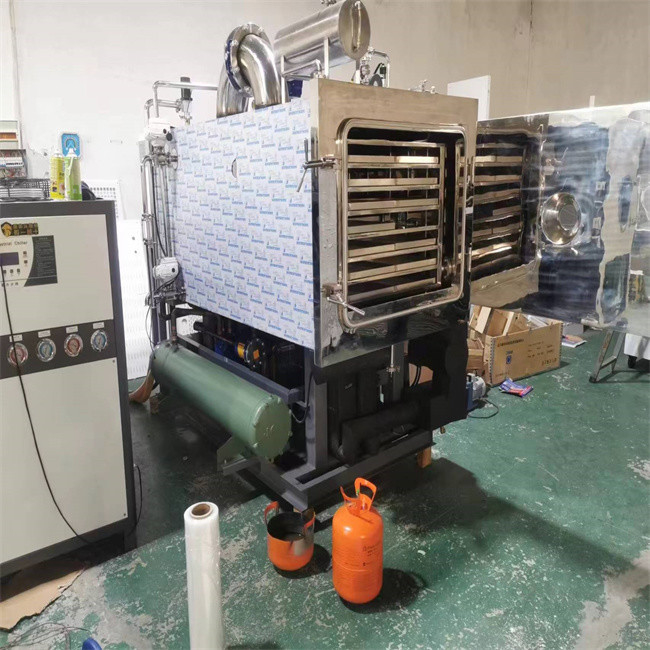

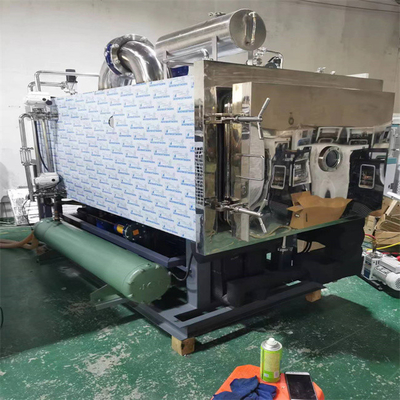

5M2 100KG/Batch Silikonöl Gefriertrockner Lyophilisatoren für Medizin Chemie

干

燥

室

Trocknen

Kammer

隔板温度范围

Temperaturbereich des Regals

-50℃-+80℃ (Temperatur)

(ohne Last)

隔板温差

Fehler bei der Regaltemperatur

±1℃(平衡时)

(im Gleichgewicht)

隔板间距

Regalabstand

隔板尺寸

Größe des Regals

Nein

Nein

冷

阱

Kondensator

冷阱最低温度

Min. Temperatur des Kondensators

≤-70℃(Temperatur)

(ohne Last)

捕水能力

Fähigkeit zur Wasseraufnahme

盘装液体

Flüssiges Material

除霜方式

Auftauen

水浸泡

Wassereinweichen

极限真空度

Endgültiger Vakuumgrad

冷却方式

Art der Kühlung

水冷

Wasserkühlung

真空控制范围

Vakuumkontrollbereich

主要功能

Hauptfunktionen

配有手动+自动控制, 传感器标定功能, 真空调节功能, 等功能.

Manueller + automatischer Steuermodus, Sensorkalibrierung, Vakuumsteuerung,

Erinnerungsfunktionen stehen zur Verfügung.

板层有效面积:

Nutzfläche des Regals

￠16 西林瓶(2ml)装量:

￠16 Fläschchen Menge:

≥ 24800°C

≥ 24800 Fläschchen

￠22 西林瓶(10 ml)Beträge:

￠22 Fläschchen Menge:

≥ 12700°C

≥ 12700 Fläschchen

有效板层尺寸:

Regalgröße

750 mm × 1000 mm

★ Größe: 375 mm × 500 mm

板层数目:

Regalnummern

7+1(辐射层)

Obere Ablage als Temperaturausgleichsplatte

物料盘数量

Materialnummernschild

Beschreibung:

Regalabstand

板层温度范围:

Regaltemperaturbereich

冷阱最低温度:

Min. Kondensatortemp.

系统极限真空度:

Endvakuumgrad des Systems

Beschreibung:

Installationsleistung

25 KW

★ 25 KWh

Nicht tatsächliche Arbeitsleistung, Leistung

Verbrauch<<25 KWh

冷却水流量:

Kühlwasser

约12 m3/h

Etwa 12m3/h

外形尺寸(mm):

Dimension

(约)长2500×宽1250×高2200

★ 该尺寸为纵置式,也可依据用户要求进行设计.

Ungefähr 2500 x 1250 x 2200 mm, L*B*H

Längsgerichtet, kundenspezifische Ausführung möglich

Gewicht (Kg):

Gewicht

(约)3500

Ungefähr 3500

Name:

Lärm

机组电气系统:

Elektrisches System

接地保护

Bodenschutz

箱体形状:

Form

长方形

Rechteckig

内表面粗糙度:

Rauheit der Innenwand

冻干箱朝向:

Richtung der Kammer

箱门开启方向:

Öffnungsrichtung

顺/逆时针开启(俯视 用户确定)

Im oder gegen den Uhrzeigersinn (Blickrichtung, Benutzerbestätigung)

箱体材料:

Kammermaterial

Edelstahl AISI 304

Edelstahl AISI 304

箱门材料:

Türmaterial

AISI 304 Edelstahl (部分)

Edelstahl AISI 304

工作压力:

Arbeitsdruck

工作温度:

Arbeitstemperatur

保温材料:

Wärmedämmmaterial

聚氨脂发泡

Polyurethanschaum

冻干箱门观察窗:

Türbeobachtungsfenster

1 Jahr

1 Einheit

冻干箱体观察窗:

Kammerbeobachtungsfenster

1个

1 Einheit

箱体外装饰:

Kammeraußenverzierung

Edelstahl AISI 304

AISI 304

板层面板材料:

Regalmaterial

Edelstahl AISI 304

★ 5 mm Durchmesser

AISI 304 Ober- und Unterplattenstärke 5 mm

Beschreibung:

Rauheit des Regals

板层平整度:

Ebenheit

有效板层尺寸:

Effektive Regalgröße

750 mm×1000 mm

★ Größe: 375 mm × 500 mm

Fachbodengröße passend für normales Tablett 375 mm × 500 mm

板层数目:

Anzahl der Regale

板层有效面积:

Effektive Regalfläche

Beschreibung:

Regalabstand

板层降温速率:

Temperaturabfallrate

+20℃降到-40℃/ 60分钟内 (空载,硅油入口)

+20℃ bis -40℃/innerhalb von 60 Minuten,

(Leerlauf, Eintritt von Silikonöl)

-40℃升到+20℃/ 60°C (空载,硅油入口)

-40℃ bis +20℃/innerhalb von 60 Minuten,

(Leerlauf, Eintritt von Silikonöl)

板层最低温度:

niedrigste Temperatur im Regal

≤ -50℃ (Temperatur, Temperatur)

(Leerlauf, Eintritt von Silikonöl)

板层最高温度:

Höchste Regaltemperatur

≥ +80℃ (空载,硅油入口)

(Leerlauf, Eintritt von Silikonöl)

板层温差:

Fehler bei der Regaltemperatur

≤ ±1℃(稳定后)

≤ ±1℃ (im Gleichgewicht)

冷阱形状:

Kondensatorform

矩形

★ 结构紧凑,捕冰能力强,便于化霜,清洗

Vertikaler Typ, rechteckig

Kompakte Struktur, bessere Wasseraufnahme, einfach zu bedienenSauberund Auftauen

冷阱材料:

Kondensatormaterial

Edelstahl AISI 304

AISI 304

盘管材料:

Rohrmaterial aufwickeln

Edelstahl AISI 304

AISI 304

盘管表面粗糙度:

Rauheit von Wickelrohren

冷阱凝冰量:

Wasserauffang im Kondensator

冷阱降温:

Kondensatortemp. Abnehmend

+20℃-40℃/ 30°C

+20℃ bis -40℃, innerhalb von 30 Minuten

冷阱最低温度:

Kondensator Min. Temp.

冷阱观察窗:

Beobachtungsfenster des Kondensators

有

Verfügbar

工作压力:

Arbeitsdruck

除霜方式:

Auftauen

水淹没

Wassereinweichen

保温材料:

Wärmedämmstoff

聚氨脂发泡

Polyurethanschaum

冷冻机:

Kühlschrank

德国BITZER单机双级压缩机

Deutschland BITZER Einzelmaschine und zweistufiger Kompressor (hergestellt in der Volksrepublik China)

制冷剂:

Kältemittel

冷冻机数量:

Kühlschranknummer

1台

1 Satz

板层制冷:

Regalkühlung

1台(同时对板层制冷,间接式制冷)

1 Satz (Regalkühlung gleichzeitig, indirekt

冷阱制冷:

Kondensatorkühlung

1台(同时对冷阱制冷,直接式制冷)

1 Set (Regalkühlung gleichzeitig, Direktkühlung)

冷却水:

Kühlwasser

12 M3/h

Temperatur: ≤ 30℃.

12 M3/h

Kondensator mit großer Kapazität, Wassertemperatur ≤ 30℃

冷冻系统保护调节装置:

★ 采用国际知名品牌的产品,精确,稳定,安全,可靠.

Schutzvorrichtungen für Gefriersysteme:

Weltbekannte Geräte sorgen für Korrektheit, Stabilität, Sicherheit und Zuverlässigkeit.

高压压力保护系统:

Hochdruckschutzgerät

当系统排气压力超过允许压力时,自动切断冷冻机运行,防止意外事故发生.

Wenn der Luftaustrittsdruck des Systems den zulässigen Druck überschreitet, stoppt die Maschine automatisch den Betrieb, um Unfälle zu vermeiden.

油压压力保护系统:

Öldruckschutzsystem

当冷冻机处于长时间运行状态时,随时监控冷冻机的油压压力,防止冷冻机因缺油造成的损害.

Wenn der Gefriertrockner über einen längeren Zeitraum läuft, überwacht das System den Öldruck, um Schäden durch Ölmangel zu verhindern.

马达温度保护系统:

Motortemperaturschutzsystem

当冷冻机马达温度高于设定值时, 为了保护冷冻机,该系统将自动停止冷冻机的运行.

Wenn die Motortemperatur den Sollwert überschreitet, stoppt dieses System automatisch den Betrieb der Maschine, um sie zu schützen.

低温回油调节系统:

Ölrücklauf bei niedriger Temperatur

Anpassungssystem

当冷冻机长时间在很低的蒸发温度下工作时,如何使冷冻机油顺利回至曲轴箱是非常重要的(缺少冷冻机油的系统中常常造成冷冻机„烧毁“)使曲轴箱中建立合适的油位.为实现冻干机的无人操作创造条件.

Wenn der Gefriertrockner längere Zeit bei niedriger Verdampfungstemperatur betrieben wird, ist es sehr wichtig, dafür zu sorgen, dass das Kühlöl in das Kurbelgehäuse zurückfließt. (Ein Mangel an Kühlschranköl kann zum Durchbrennen des Kompressors führen.) Wenn im Kurbelgehäuse kein Kühlöl vorhanden ist, beginnt dieses System automatisch, den richtigen Ölstand im Kurbelgehäuse zu ermitteln. Dadurch sollen die Voraussetzungen für die Realisierung eines unbemannten Betriebs geschaffen werden.

膨胀阀

ErweiterungVentil

顶盖阀

Ventil der oberen Abdeckung

电磁阀

Magnetventil

油分离器

ÖlSeparator

高压控制器

Hochdruckregler

低压控制器

Niederdruckregler

油压差控制器

Öldruckregler

视液镜

Flüssiges Beobachtungsglas

马达超温保护器

Motorüberlastungstemperaturschutz

停机后的制冷剂自动收液装置

Automatische Auffangvorrichtung für Kältemittel nach Maschinenstopp

能量调节装置

Energieanpassungsgerät

压力表

Druckmesser

LR/REFCO(德国/瑞士)油浸式压力表

LR/REFCO (Deutschland/Schweiz) Öltauchdruckmesser

气液分离器

Gas-Flüssigkeitsabscheider

水冷式冷凝器

Wassergekühlter Kondensator

南京金典

Bekannte Marke

双级旋片泵:

Doppelstufige Drehschieberpumpe

浙江鲍斯双级旋片式真空泵

著名品牌

Doppelstufige Drehschieberpumpe von LEYBOLD

Weltbekannte Marke

Beschreibung:

Menge

1台

1 Satz

Beschreibung:

Vakuummeter

睿宝

Wiedergeboren

冻干箱抽空速率:

Pumprate der Kammer

大气压→10 Pa ≤30分钟(干燥条件下)

Atmosphäre→10 Pa ≤30 Minuten (im trockenen Zustand)

系统最高真空:

System Maximales Vakuum

Weitere Informationen:

Systemleckrate

Beschreibung:

Flüssig

低粘度硅油 ( 25℃, 10cst )

★ 国产优质产品

Silikonöl mit niedriger Viskosität (25℃, 10cst)

National qualifiziertes Produkt

流体管路材料:

Flüssiges Schlauchmaterial

AISI 304 Edelstahl, Metall, Metall

AISI 304, Schweißen, Wärmehaltung

循环泵:

Umwälzpumpe

丹麦GRUNDFOS原装进口湿转子屏蔽泵

★ 丹麦GRUNDFOS循环泵为世界第一品牌

GRUNDFOS, Originalimporte, Spaltrohrpumpe mit Webrotor

Von einer dänischen Marke, einer weltberühmten Marke

循环泵数量:

Menge der Umwälzpumpe

1台

1 Satz

加热功率:

Heizrate

加热控制方式:

Heizungssteuerungsstil

固态继电器

Halbleiterrelais

不锈钢板式换热器:

Plattenwärmetauscher aus Edelstahl

国际知名品牌

Bekannte Marken

测温探头:

Temperatursensor

PT-100铂电阻

PT-100 Platinwiderstand

控制方式:

Kontrollstil

自动＋手动控制

Automatische und manuelle Steuerung

SPS (可编程序控制器):

SPS

触摸屏

Touch-Screen

昆仑通态

MCGS

中间继电器:

Zwischenrelais

正泰

CHINT

交流接触器:

AC-Schütz

正泰

CHINT

空气断路器:

Offener Leistungsschalter

正泰

CHINT

接线端子:

Anschlussklemmen:

知名品牌

Bekannte Marken

整机启动保护:

Schutz der gesamten Maschine

设备的全部安全条件具备时,整机才能启动运行.

Alle Sicherheitsbedingungen für die gesamte Maschine sind vorhanden, die Maschine kann in Betrieb genommen werden.

操作保护:

Betriebsschutz

整机电气系统具有逻辑连锁,控制,保护功能.

Das elektrische System verfügt über eine logische Verriegelungs-, Steuer- und Schutzfunktion

Beschreibung:

Motor

有过载,过热,缺相保护等

Bei Überlastung, Überhitzung, Phasenmangel usw.

冷冻系统:

Kühlsystem

有声光报警,各部件均有控制器

Akustische und visuelle Warnungen, alle Teile verfügen über einen Controller

真空压力:

Vakuumdruck

有声光报警

Akustische und visuelle Warnungen

Beschreibung:

Heizsystem

有声光报警

Akustische und visuelle Warnungen

循环系统:

Zirkulationssystem

有声光报警

Akustische und visuelle Warnungen

停电, 供电:

Stromausfall und Versorgung

均有安全保护措施

Mit Sicherheitsschutzmaßnahme

缺水保护:

Wassermangel

有声光报警

Akustische und visuelle Warnungen

缺压缩空气保护:

Schutz vor Druckluftmangel

有声光报警

Akustische und visuelle Warnungen

故障停电保护:

Stromausfallschutz bei Ausfall

冷阱与真空泵组之间的阀门自动关闭.

全部工艺阀门自动关闭,防止设备发生失控状态.

VakuumpumpeGruppen werden automatisch geschlossen;

Alle Prozessventile werden automatisch geschlossen, um zu verhindern, dass die Maschine außer Kontrolle gerät.

循环系统:

Zirkulationssystem

加热循环保护

加热器失控安全保护

Schutz der Heizungsumwälzung

升华过程中的产品保护:

Produktschutz während des Sublimationsprozesses

真空度差时切断加热

真空度太好时可进行自动调节.

Heißschneiden bei fehlendem Vakuum

Automatische Anpassung bei zu starkem Vakuum

真空泵启动的冷阱保护:

Kondensatorschutz beim Start der Vakuumpumpe

连锁

Verriegelung

真空泵保护:

Schutz der Vakuumpumpe

真空泵停转,泵头阀自动关闭

Vakuumpumpe stoppt, Pumpenventil automatisch geschlossen

化霜连锁保护:

Abtau-Verriegelungsschutz

溢流阀关闭无法开启化霜进水阀,阱泵阀开启无法开启化霜进水阀

Überlaufventil geschlossen, dann kann das Enteisungswasser-Zulaufventil nicht gestartet werden; dann kann das Enteisungswasser-Zulaufventil nicht gestartet werden;

Beschreibung:

Leistung

3相5线,380伏

3Ph+N+PE, 380V

Beschreibung:

Installierte Leistung

25 KW (此为装机功率,并不是运行功率)

25 KW (das ist installierte Leistung, keine Betriebsleistung)

压缩空气:

Druckluft

整机结构:

Gesamte Maschinenstruktur

纵置,前后一体式机架 (便于运输,就位)

Längspositionierung, vorne und hinten integrierter Typenrahmen (einfach für Transport und Platzierung)

整机尺寸 (mm):

Ganze Maschinengröße

(约)长2500×宽1250×高2200

★ 该尺寸为纵置式,也可依据用户要求进行设计.

Ungefähr 2500 x 1250 x 2200 mm, L*B*H

Längsgerichtet, kundenspezifische Ausführung möglich

Gewicht (Kg):

Gesamtgewicht der Maschine (kg)

(约)3500

Ungefähr 3500

Beschreibung:

Garantiezeit:

整机质保一年

Ein Jahr nach Standortabnahme.
