100-500 m/min Doppellängerformende Kraftpapier-Produktionslinie Mehrzylinder

Doppel-Langform-Multi-Zylinder-Produktionslinie, Kraftpapier-Produktionslinie

Anwendung:

Hauptsächlich zur Herstellung von Kraftpapier, Wellpapier, Linerpapier, Kartonpapier usw.

Technologiefluss der Ausrüstung:

Luftkissenkopfkiste--- doppelter Draht (Oberfläche und Grunddraht) --- 750/φ800 Schussvorpressen--- φ1320 doppelter Filz-Rollpressen--- φ1320 doppelter Filz-Rollpressen--- vorne trocken:20 Sätze von Φ1800mm Trockner (Anordnung ist 6+8+8)--- φ800/φ800 Größenmaschine--- Hintertrockenabschnitt: 6 Sätze von Φ1800mm Trocknern (6)---Doppelroll-Hardkalender---B/M (vorbehaltliche Position)---horizontale Trommelrollenmaschine.

• Haupttechnische Parameter
• 1.1technische Parameter

Papierprodukt: Kraftpapier, Test Liner-Platte

Grundgewicht: 110-150 g/m2

Berechnetes Grundgewicht: 112 g/m2

Breite der Verkleidung: 3600 mm

Breite der Rolle: 3350 mm

Wellenbreite: 3800 mm

Schnellgeschwindigkeit der Düse: 3650 mm

Arbeitsgeschwindigkeit: 300 m/min

Konstruktionsgeschwindigkeit: 350 m/min

Geschwindigkeit des Krabbens: 25 m/min.

Nennkapazität: 68 t/Tag (112 gm, 150 m/min, 3300 mm, 100% Wirkungsgrad)

Abmessung: 4350 mm

Antriebstyp: Abschnittsauftrieb für Wechselstromfrequenzumrichter

Anordnung: Einlagenaufstellung, rechte Maschine (an der Rollenmaschine stehen und in Maschinenrichtung schauen, Antriebseite ist auf der rechten Seite)

1.2 Technologiezustand 1.2.1 Zellstoffanteil

Oberfläche: Zellstoff in %

Grundschicht: Zellstoff in %

1.2.2 Papiergröße und Zellstoffkonsistenz

Oberfläche: 40­60 g/m2 Zellstoffkonsistenz:00,3% 0,6%

Grundschicht: 70 ≈ 90 g/m2 Zellstoffkonsistenz:00,5% bis 1,0%

1.2.3 Parameter der Papiertechnologie

Trockenheit in der Presse: ≥22%

Trockenheit im Trockner: ≥44%

Trockenheit in der Größenmaschine: 92%

Trockenheit außerhalb der Größenmaschine: 65~70%

Größenklebermenge: 2,5 bis 3 g/m²(jede Oberfläche), Festkörpergehalt an Klebstoff: 8~12%

Trockenheit des fertigen Papiers: 92%

Prozentsatz der horizontalen Schrumpfung (Durchschnitt): ≤ 4%

Horizontales Feuchtigkeitsdefizit: ≤±7,5%

Horizontales Grammage-Defizit: ≤±1,0%

Trockenheit bei der Rekombination jedes Papierschiffs: ≥ 12%

1.3 Linerspannung von Draht und Filz

Schleifdraht 8 kN/m 7 kN/m

Gefilzt 5kN/m 4kN/m

Trockendraht 5kN/m 3kN/m

1.4 Anforderungen an Wasser, Strom, Dampf und Druckluft 1.4.1 Süßwasser und geklärtes Wasser

Voraussetzung: reine, farblose, mit Sand entfernte.

Druck: 3 MPa,0.4MPa zwei Arten

pH-Ventil: 6-8

1.4.2 Stromversorgung

Motorspannung: 380/220±5%

Steuerungsspannung: 24V

Frequenz: 50 Hz ± 1%

1.4.3

Dampfdruck:Max. Arbeitsdruck des Trockners: 0,5 MPa

1.4.4 Hydrauliksystem

Nenndruck: 16Mpa

Einsatzbetriebsdruck: 14Mpa

Filterölgenauigkeit: 20 μm

Zufuhrtemperatur des Öls: ≤ 30°C

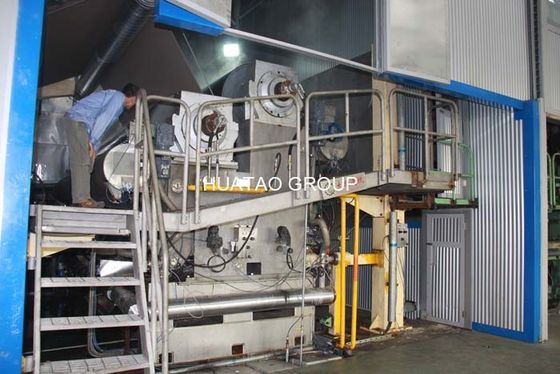

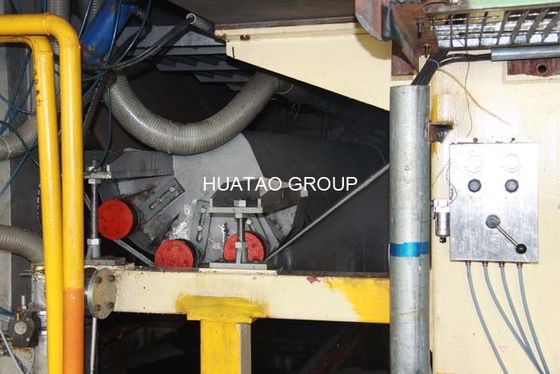

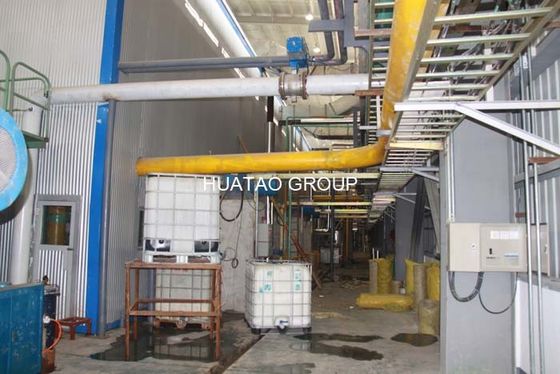

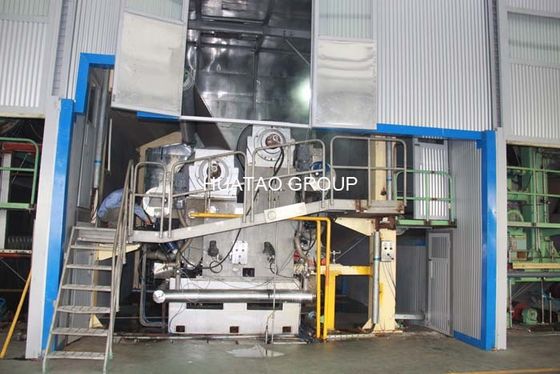

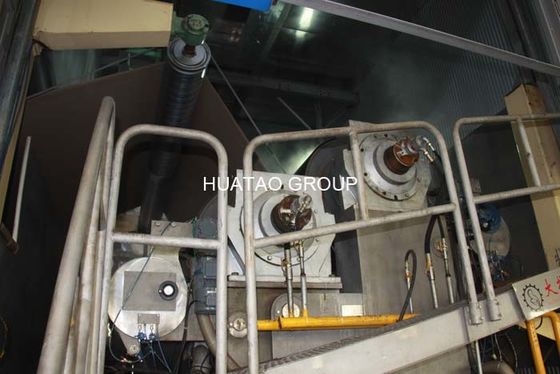

Fotos:
