Hochgeschwindigkeitsplc-Steuerpapieraufschlitzenund -c$rückspulenmaschine

Hochgeschwindigkeits-PLC-Steuerpapier rollen das Aufschlitzen und Rückspulenmaschine

Papiertrennsäge ist eine Papierverarbeitungsausrüstung, die breites Netzpapier in Spulen der unterschiedlichen Breite und des Durchmessers schneidet und umspult. Weitverbreitet in der Papierverarbeitungsindustrie oder in der vor- und der Nachpresse mechanischen Ausrüstung.

Eigenschaften

1. Papier-scutters nehmen PLC- und Screen-Steuerung, magnetische Pulverkupplungsspannungssteuerung und umwickelnden Modus der Mitte an.
2. Der Wirt nimmt Frequenzumsetzung für Geschwindigkeitsregelung an. Automatisch kann Meter, Warnungshalt. Alle Spannungszahlen werden auf dem Touch Screen angezeigt.
3. Abwickelnd nimmt photoelektrische Selbstkorrektur (oder Ultraschallkorrektur) an um die ordentliche Papierkante zu korrigieren, damit unregelmäßige Materialien normalerweise getrennt werden können.
4. Rundmesser (oder gerades Messer) der Länge nach geschnitten, automatische Entladevorrichtung des überschüssigen Randes.
5. Fütterungsspule des Handbuches (oder pneumatischen) mit Kegelärmelluft-Expansionswelle (3" oder 6").
6. Wicklung A, b-Achse (Luftexpansionsart)

Hauptstruktur- und Funktionsprinzip

Papiertrennsäge wird aus Rahmen, das Kraftübertragungssystem verfasst und zieht zurück und zieht Maschinerie und Spannungsregler, die Zugkraftkomponente zurück und schlitzt Unterstützung, überschüssiges Rückspulen und Entladevorrichtung, etc. auf. Es ist der Rohstoff wird geschnitten in einige unabhängige Einheiten, ist sein Arbeitsprinzip der Rohstoff wird geregelt auf der Fütterungswelle an einem Ende des magnetischen Pulverspannungsprüfers, um die Spannung beizubehalten, die durch den Rohstoff und durch ein Paar der Gummirolle, um erfordert wird den Rohstoff dann zu ziehen, geschnitten in einige Blätter. Dann durch den Führerrollenführer zu A, wickelnde Endprodukte b-Spule. Sein Antrieb wird durch die Hauptbewegungszugkraftgummirolle und den empfangenden Gleichlaufbetrieb der Welle gefahren, um den Zweck der Zugkraft und der fertigen Materialien zu erzielen.

1. Feld und Kraftübertragungssystem: der Rahmen wird aus den linken und rechten Wänden, den Klammern und Fütterungsmaschinerie verfasst. Ansteuersystem wird hauptsächlich für zeichnende Materialien benutzt und wickelt, es, ist durch die Geschwindigkeitsstellmotormacht der Frequenzumsetzung stepless durch Bewegungszugkraft-Rollenoperation des Vs-Gürtel, die Hauptgummirolle und die gefahrene Zugkraftrolle ist die Zugkraft des clingy und Gleichlaufbetriebs, die Rohstoff, durch aktive gefahrenen Gleichlaufbetrieb der Rundmesserachse der Zugkraft Rolle und bessere Ausschnittanforderungen, durch die niedrigere runde Werkzeugantriebswellewicklung A zu erzielen geht und Gleichlaufbetrieb B, um den Zweck des Materials zu erzielen wickelt.

2. Materielles empfangendes Mechanismus- und Spannungsgerät: der materielle empfangende Mechanismus wird hauptsächlich aus Kette, synchrones Rad, magnetische Pulverkupplung und Luftexpansionswelle und andere Teile verfasst. Durch eine unterschiedliche Spulenoperation der Motorsteuerung zwei solange die gegenwärtige Anpassung der magnetischen Pulverkupplung, kann die Größe der Spannung der empfangenden Welle ändern.

3. Zugkraftkomponente: die Zugkraftkomponente wird hauptsächlich aus einem Paar Zugkraftfeldbetten und einigen harten oxidierten Aluminiumrollen verfasst, die eine Rolle spielen, wenn sie Rohstoffe für wickelnde Endprodukte zurückziehen. Seine Energie kommt vom Motor durch das V-Gürtelgetriebe zu den aktiven Zugkraftfeldbetten, es laufen zu lassen.

4. Schneidwerkzeuggestell: Schneidwerkzeuggestell mit rundem Messerausschnitt, gerader Messerausschnitt. Der Funktionierengriff kann die Scherfreigabe zwischen dem Mund des runden Blattes und der Kissenärmelnut justieren, indem er die runde Messermaßnahme etwas axial durch den Fläche Nocken trifft.

5. Überschüssige Wicklung und Entladung: Abfall wird durch den Lufteinlass unter Verwendung der Windenergie des Gebläses entladen.

6. Schaltgetriebe und automatische Korrektur: Schaltgetriebe hat hauptsächlich Fütterungswelle, Auflageblock, Zylinder, Basis, linker und rechter beweglicher Sitz und andere Komponenten des automatischen Korrekturgerätes: photoelektrischer Anfang, die Führerrollen-, links und rechteklammer korrigierend und korrigieren bewegliche Platte, Kugelmutter und Schraube, Synchronmotor und linker und rechter Begrenzungsschalter.

Maschineninstallation und Gebrauchsanpassung

Nachdem die Maschine ausgepackt ist, sollte die Integrität der Maschine überprüft werden, um zu überprüfen, ob es irgendeinen Schaden während des Transportes gibt, etc. Nach der Inspektion kann das Kalibrierungsniveau auf eine glatte und feste Grundlage installiert sein. Nachdem die Maschine installiert und kalibriert ist, Kontrolle, ob alle Teile intakt sind, ob die Verbindungsbolzen zuverlässig festgezogen werden und ob die beweglichen Teile flexibel sind. Dann füllen Sie das entsprechende Schmieröl in jedem schmierenden Teil, überprüfen Sie die Brennstoffaufnahme und vor dem Anstellen der Maschine bestätigen Sie keinen Fehler. Vor dem Anstellen der Maschine, lesen Sie das Anweisungshandbuch, das sorgfältig mit der Maschine befestigt wird. Beginnen Sie langsam und die Schnittgeschwindigkeit dann langsam zu erhöhen, bis sie normales erreicht.

Technische Spezifikation

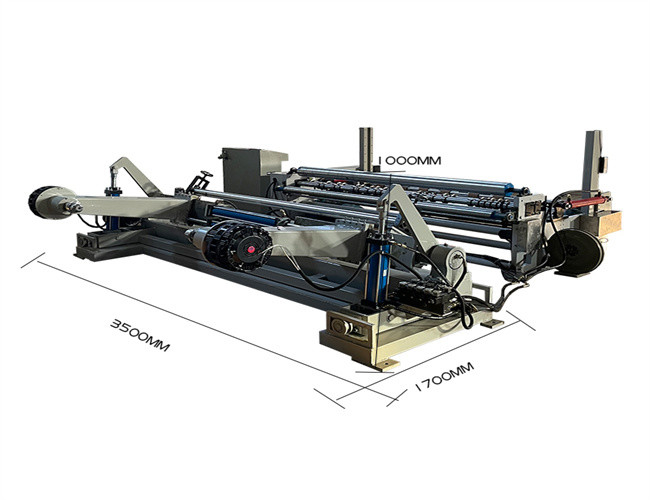

Maschinen-Foto
