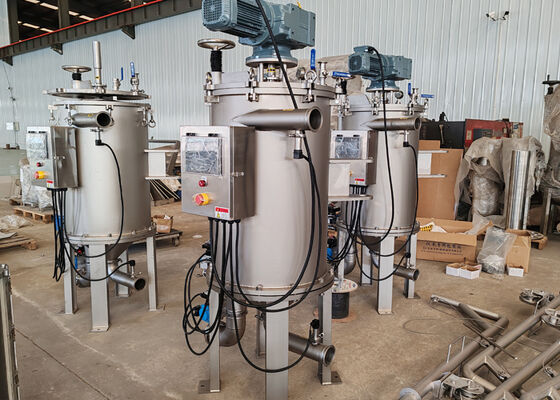

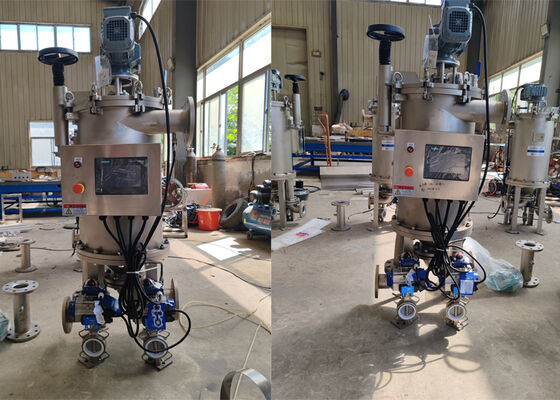

Selbstreinigender Außenschaberfilter für die Filtration hochviskoser Flüssigkeiten

Die Flüssigkeit tritt von der Einlassöffnung in den Filter ein und fließt von der Außenfläche des Filterelements nach innen. Das untere Ende des Filterelements (Keilspalt-Sieb) ist mit der Auslassöffnung verbunden, und die Flüssigkeit fließt aus der Auslassöffnung ab. Wenn eine bestimmte Menge an Verunreinigungen auf der Oberfläche des Filterelements (Keilspalt-Sieb) abgefangen wird, wird der Reinigungszyklus zu einer festen Zeit oder entsprechend der eingestellten Druckdifferenz gestartet. Der Reduktionsmotor treibt die schräg an der Außenfläche des Filterelements angebrachte Abstreichklinge an, sich zu drehen und die Verunreinigungen von der Außenfläche des Filterelements (Keilspalt-Sieb) abzukratzen. Die Verunreinigungen verlassen die Oberfläche des Filterelements (Keilspalt-Sieb) entlang des Abstreifers und fallen mit der absteigenden Flüssigkeit auf den Boden des Filters. Die rotierende Kehrplatte kehrt die schweren Verunreinigungen am Boden in die Schmutzwassersammelkammer. Die Verunreinigungen sammeln sich in der Schmutzwassersammelkammer und am Boden des Filters. Das Ablassventil öffnet sich automatisch zu einer festen Zeit, um die Flüssigkeit mit hoher Konzentration an Verunreinigungen über die Ablassöffnung abzulassen. Bei Bedarf kann die abgelassene Restflüssigkeit zurückgewonnen werden.
