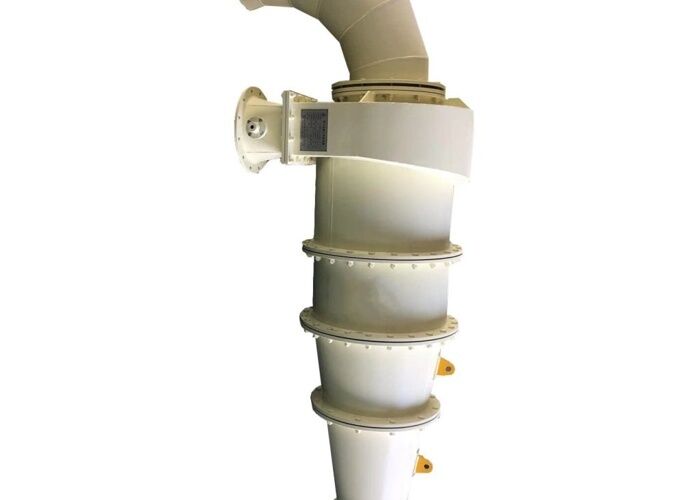

Bergbau-Hydrozyklon-Abscheider für die Mineralverarbeitung
Produktionsbeschreibung:

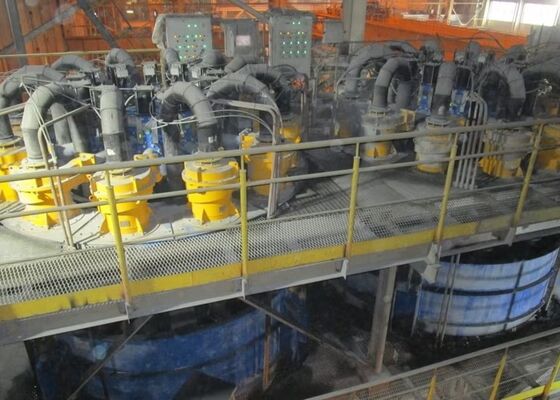

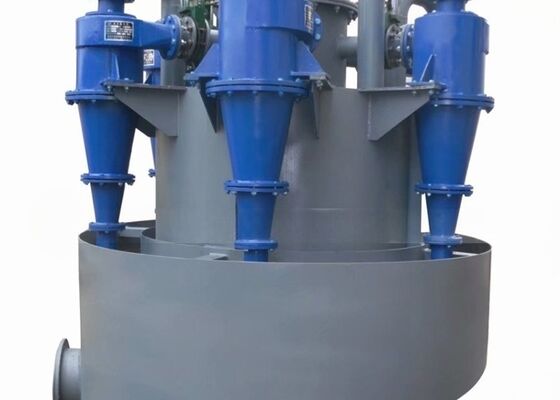

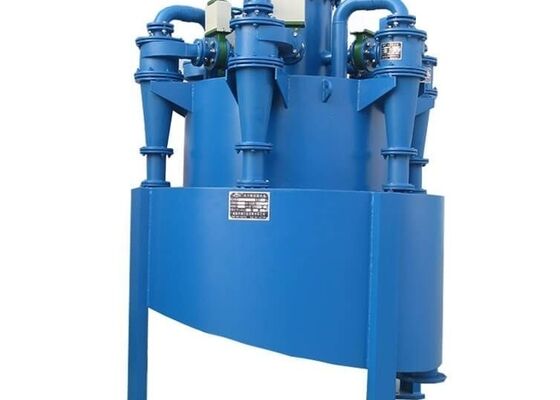

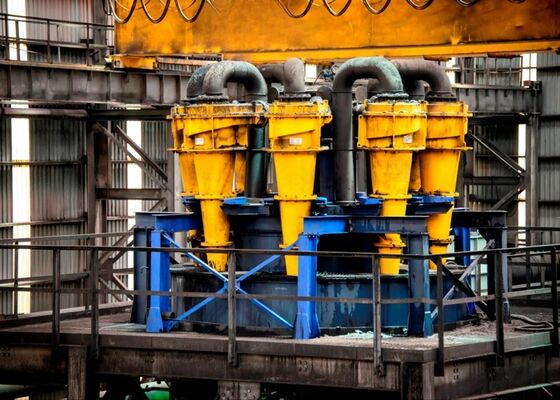

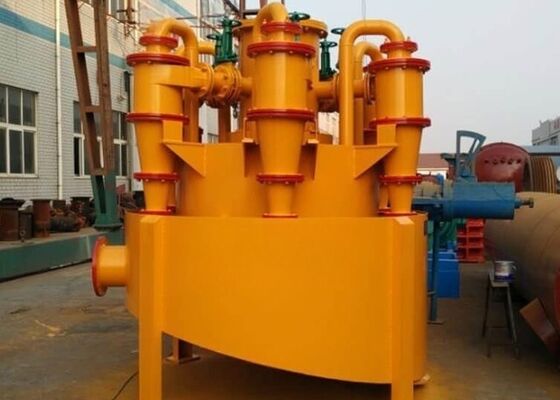

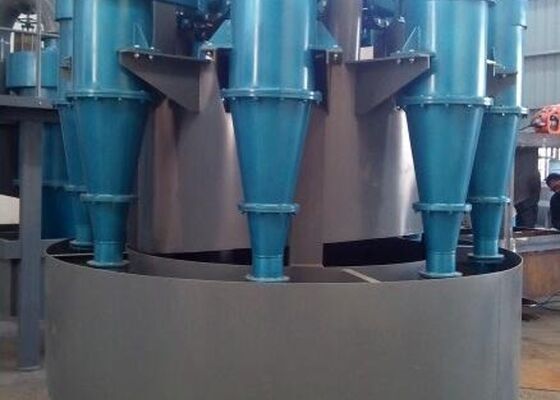

Der PU-Hydrozyklonabscheider für Mineralverarbeitungsanwendungen bietet eine genaue Partikelklassifizierung und effiziente Schlammtrennung für Bergbaubetriebe. Mithilfe der Zentrifugalkraft trennt der Zyklon feine Partikel in Überlaufströme, während grobe Materialien durch den Unterlaufauslass ausgetragen werden. Die Polyurethan-Auskleidung bietet im Vergleich zu herkömmlichen Hydrozyklonen aus Stahl eine überlegene Beständigkeit gegen Verschleiß und chemische Korrosion. Dieses Produkt wird häufig in Kohleaufbereitungsanlagen, Abraumbehandlungssystemen, Quarzsandwasch- und Erzkonzentrationsprozessen eingesetzt. Die verfügbaren Zyklondurchmesser reichen von 75 mm bis 660 mm, um unterschiedlichen Kapazitätsanforderungen gerecht zu werden. Der Hydrozyklon kann auch als Multizyklon-Clustersystem für Verarbeitungsanlagen mit hohem Durchsatz geliefert werden.
Effiziente Klassifizierungs- und Entschlammungslösung für die Bergbauindustrie
Unser Hydrozyklonsystem ist darauf ausgelegt, eine konstante Leistung bei Klassifizierungs- und Trennprozessen zu liefern. Das fortschrittliche Design gewährleistet eine stabile Wirbelbildung und verbessert die Effizienz. Die Verwendung hochwertiger Materialien sorgt für Beständigkeit gegen Abrieb und chemische Einwirkung und sorgt so für Langlebigkeit. Durch die kompakte Bauweise und den geringen Wartungsaufwand ist es für den Dauerbetrieb geeignet.
Hydrozyklone im Bergbau werden üblicherweise in Golderz-, Eisenerz-, Kupfererz-, Blei-Zink-Erz-, Lithiumerz-, Quarzsand-, Kohleschlamm- und Abraumrückgewinnungssystemen eingesetzt. Die Ausrüstung eignet sich für die Klassifizierung, Konzentration, Entschlammung, Entwässerung und Feinstoffrückgewinnung sowohl bei Nassmahl- als auch bei Aufbereitungsprozessen.
Funktionsprinzip
Die Gülle wird tangential unter Druck in den Zyklon eingespeist und erzeugt so eine rotierende Hochgeschwindigkeitsströmung im Inneren des Zyklonkörpers. Unter Zentrifugalkraft:
- Grobe und schwere Partikel bewegen sich zur Außenwand und entweichen aus dem Unterlaufauslass.
- Feine und leichte Partikel bewegen sich durch den Wirbelsucher nach oben und treten aus dem Überlaufauslass aus.
Dieser kontinuierliche Trennprozess sorgt für eine genaue Partikelklassifizierung und eine verbesserte Mahleffizienz.
Hauptanwendungen
Mineralverarbeitungsanlage
- Klassifizierung der Schleifkreise
- Betrieb der Kugelmühle im geschlossenen Kreislauf
- Rückgewinnung feiner Partikel
- Konzentration der Abraumhalden
Kohlewaschindustrie
- Klassifizierung von Kohleschlamm
- Dichte Medientrennung
- Feinkohlerückgewinnung
Sand- und Zuschlagstoffindustrie
- Sandwaschen
- Klassifizierung von Quarzsand
- Bußgeldrückgewinnungssystem
Industrielle Anwendungen
- Abwasserbehandlung
- Schlammentwässerung
- Ölsandabscheidung
- Bodenwaschsysteme
Hydrozyklone werden häufig zur Nassklassifizierung von Partikeln im Bereich von 10–200 Mikrometern im Bergbau und in der Mineralverarbeitung eingesetzt.
Produktvorteile
Hohe Klassifizierungseffizienz
Das fortschrittliche Design der Zyklonstruktur verbessert die Genauigkeit der Partikelabscheidung und reduziert falsch platzierte Partikel.
Keine beweglichen Teile
Die einfache interne Struktur gewährleistet einen geringen Wartungsaufwand und einen zuverlässigen Langzeitbetrieb.
Verschleißfeste Materialien
Optionale Auskleidungen aus Polyurethan, Keramik, Gummi oder mit hohem Chromgehalt bieten eine hervorragende Abriebfestigkeit für stark abrasive Schlämme.
Große Verarbeitungskapazität
Kann einen hohen Schlammdurchsatz bewältigen und gleichzeitig eine stabile Klassifizierungsleistung aufrechterhalten.
Niedriger Energieverbrauch
Das optimierte Einlassdesign reduziert Turbulenzen und verbessert die Betriebseffizienz.
Einfache Installation und Wartung
Die kompakte Bauweise nimmt nur minimale Stellfläche ein und ermöglicht einen schnellen Austausch von Verschleißteilen.
Technische Spezifikationen
| Modell |
Zyklondurchmesser (mm) |
Speisedruck (MPa) |
Kapazität (m³/h) |
Schnittgröße (μm) |
Überlaufgröße |
Unterlaufgröße |
| FX-75 |
75 |
0,05–0,25 |
3–10 |
10–40 |
25 mm |
14 mm |
| FX-100 |
100 |
0,05–0,25 |
5–16 |
15–45 |
32 mm |
18 mm |
| FX-150 |
150 |
0,05–0,30 |
10–35 |
20–74 |
40 mm |
22 mm |
| FX-200 |
200 |
0,05–0,30 |
20–60 |
25–80 |
65 mm |
35 mm |
| FX-250 |
250 |
0,10–0,35 |
40–100 |
30–100 |
80 mm |
45 mm |
| FX-350 |
350 |
0,10–0,40 |
70–180 |
40–120 |
100 mm |
65 mm |
| FX-500 |
500 |
0,10–0,40 |
150–350 |
50–150 |
150 mm |
90 mm |
Je nach Kundenwunsch sind kundenspezifische Modelle und Cluster-Hydrozyklonsysteme erhältlich.
Optionale Materialien
- Polyurethan (PU)
- Mit Keramik ausgekleidet
- Mit Gummi ausgekleidet
- Hochverchromte Legierung
- Ni-hartes Material
Polyurethan-Hydrozyklone sind aufgrund ihrer leichten Struktur, Korrosionsbeständigkeit und hervorragenden Verschleißlebensdauer besonders beliebt für Bergbauanwendungen.
Merkmale des PU-Hydrozyklons
- Hervorragende Abriebfestigkeit
- Lange Lebensdauer
- Leichte Struktur
- Korrosionsbeständig
- Einfacher Austausch des Liners
- Reduzierte Wartungsausfallzeiten
- Geeignet für stark abrasive Erzschlämme
Typischer Prozessablauf
Kugelmühle → Schlammpumpe → Hydrozyklon → Überlauf zur Flotation → Unterlauf Rücklauf zur Kugelmühle
Dieses Mahlsystem mit geschlossenem Kreislauf verbessert die Mahleffizienz und die Kontrolle der Partikelgröße in Mineralaufbereitungsanlagen.
Warum sollten Sie sich für uns entscheiden?
- Professioneller Hersteller von Bergbauausrüstung
- Umfangreiche Exporterfahrung in globalen Bergbauprojekten
- OEM- und kundenspezifische Produktion verfügbar
- Strenge Qualitätskontrolle vor dem Versand
- Schnelle Lieferung und technischer Support
- Komplette Verschleißteilversorgung
RFQ (Angebotsanfrage)
Um ein genaues Angebot zu erstellen, bestätigen Sie bitte die folgenden Informationen:
- Welches Material wird verarbeitet?
- Benötigte Verarbeitungskapazität (m³/h)?
- Zulaufpartikelgröße und gewünschte Überlaufgröße?
- Konzentration und Dichte der Gülle?
- Betriebsdruck?
- Benötigtes Material: PU, Keramik, Gummi oder Metall?
- Einzelner Zyklon oder Zykloncluster?
- Anwendung: Klassierung, Entschlammung, Entwässerung oder Konzentration?
- Einbauzeichnung oder vorhandene Anlagendetails?
Verpackung und Lieferung
- Standardmäßige Exportverpackung aus Holzkiste oder Stahlrahmen
- Geeignet für Seefracht, Luftfracht und Containertransport
- Schnelle Lieferung für Standardmodelle
- OEM-Logo und individuelle Farbe verfügbar
