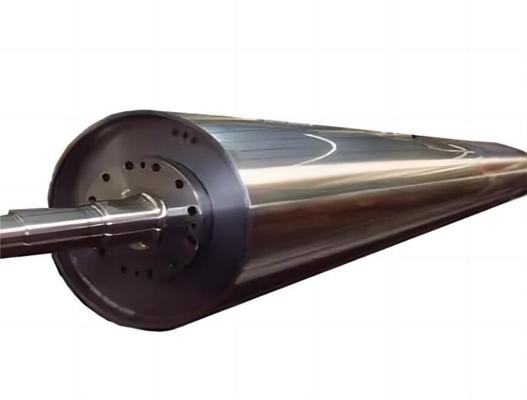

Spiegeloberflächenkühlrolle für BOPP- und BOPET-Filmproduktion

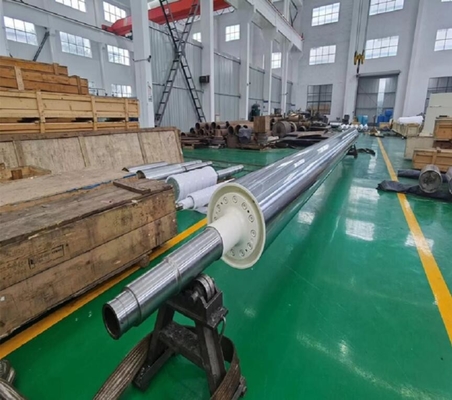

Kühlwalze für BOPP/BOPET-Film-Produktionslinie

Derzeit ist die innere Struktur der Wärmeübertragungsschleuder in eine zweischichtige Einströmungseinrichtung und eine zweischichtige Doppelströmungseinrichtung unterteilt.Das innere Medium ist Wasser oder WärmeübertragungsölDie interne Struktur dieser beiden Typen ist unterschiedlich, und auch die Herstellungsprozesse sind unterschiedlich.

1. Innere Struktur der erweiterten Wärmeübertragungsrolle mit einem einzigen Fluss: Diese Wärmeübertragungsrolle besteht aus einer äußeren, einer inneren Hülle und einer spiralen Spindel auf der inneren Hülle.Wasser oder thermisches Öl zirkuliert aus dem Rohr in das interne Einströmungsrohr, beginnend von der anderen Seitenwand, wodurch die Wärme entfernt wird.

2. Innere Struktur einer zweischichtigen, zweiflüssigen, wärmeleitenden Walze: Dieses Modell einer wärmeleitenden Kühlwalze besteht aus einer äußeren Hülle,eine innere Schale und eine Spirale auf der inneren SchaleDaher verwendet diese wärmeleitende Walze im Gegensatz zu den vorstehenden eine doppelgeschichtete doppelte Strömung.Wasser oder thermisches Öl zirkuliert aus dem Leitungsrohr durch den inneren Fluss in den WärmeübertragungsrohrDie doppelte Effizienz ist hoch, der Produktionsprozess ist komplex und die Kosten hoch.

Produktparameter

Doppelschalenkonstruktion
Innen- und Außenrohr aus S355 (Q345B)
Strömungssystem: Kanäle zwischen Innen- und Außenschlauch, getrennt durch geschweißte Spirale
Aufbau von Scheiben/Wellen: geschrumpfte und geschweißte Scheiben und Seitenscheiben aus Q345B
Oberfläche der Walze: Chrombeschichtung, Keramikbeschichtung

Statische und dynamische Anforderungen und Toleranzen: Zylinderform ≤ 0,1 mm, aus der Rundheit ≤ 0,1 mm, dynamische Ausgleichsfunktion G2.5
