L-Serie Anodisierte Trapez-Zähne aus Aluminium
Die Timing Belt Pulley besteht in der Regel aus 45# Stahl, Aluminiumlegierung, Gusseisen, Gusseisen, Messing und anderen Materialien.Die inneren Löcher sind in Form von rundenDie Oberflächenbehandlungen umfassen natürliche Oxidation, Schwarzung, Verzinkung, Farbverzinkung und Hochfrequenzlöschung.
Als Mechanismus zur Übertragung der vom Motor erzeugten Drehleistung werden in der Regel synchrone Ruder und synchrone Gürtel in der Konstruktion weit verbreitet.Die Übertragungs- und Übertragungsfunktionen werden durch die Verbindung zwischen der Zeitgurt-Rolle und den Zeitgurtzähnen erreicht.
Die trapezförmige Zahnzeitgurtpulle ist die am weitesten verbreitete und in verschiedene Serien unterteilt:
MXL/XXL/XL/L/H/XH/XXH-Serie, T2.5/T5/T10/T20-Serie.
Technische Parameter:
|
Typ
|
BW
|
Hg
|
Y+1,5°
|
rb
|
rt
|
2k
|
|
MXL
|
0.84 ± 0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
XXL
|
1.14 ± 0.05
|
0.84
|
25
|
0.35
|
0.30
|
0.508
|
|
XL
|
1.32 ± 0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
L
|
30,05 ± 0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.706
|
|
H
|
4.19 ± 0.13
|
3.05
|
20
|
1.60
|
1.6
|
1.372
|
|
XH
|
7.90 ± 0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
12.17 ± 0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
Eigenschaften:
1. Präzise Positionierung: Das Zahndesign der trapezförmigen Zahnzeitgurtpulle ist von Zahnrädern abgeleitet, die eine präzise Positionierung ermöglichen.Dies macht sie sehr nützlich in Anwendungen, die eine genaue Übertragung und Positionierung erfordern, wie Werkzeugmaschinen, Textilmaschinen, Haushaltsgeräte, Gewerbeausrüstung und Nockenwellengetriebe in Motoren.
2. Effiziente Übertragung: Die trapezförmige Zahn-Zeitgurt-Rolle passt zur Zahnform des Zeitgurtes, um eine positive Zahnung zu erzeugen, ähnlich einer Ketten- oder Getriebeübertragung.Diese Vorwärtsbewegung kann eine höhere Übertragungseffizienz und einen geringeren Energieverlust ermöglichen.
3. Verringern Sie Schieben und Rückschlag: Die Zahnkonstruktion von trapezförmigen Zahn-Zeitgurt-Riegeln kann Schieben und Rückschlag wirksam reduzieren.Dies bedeutet, daß bei Anwendungen mit hohen Drehzahl- und Drehmomentänderungen, können trapezförmige Zahn-Zeitgurt-Rollen eine stabilere und zuverlässigere Übertragungsleistung bieten.
4. Hohe Drehmomentübertragung: Die Konstruktion der trapezförmigen Zahnzeitpulle ermöglicht es, hoher Drehmomentübertragung standzuhalten.Dies macht sie ideal für Anwendungen, die eine hohe Drehmomentleistung erfordern, wie z. B. Industrieanlagen und Automobilmotoren.
5. Weite Verfügbarkeit: Die trapezförmige Zahnzeitpulle verfügt über eine breite Palette von Zahnspezifikationen, darunter MXL, XL, L, H, XH, XXH und andere Spezifikationen.Dies macht trapezförmige synchrone Zahnräder auf dem Markt sehr verbreitet und leicht verfügbar.

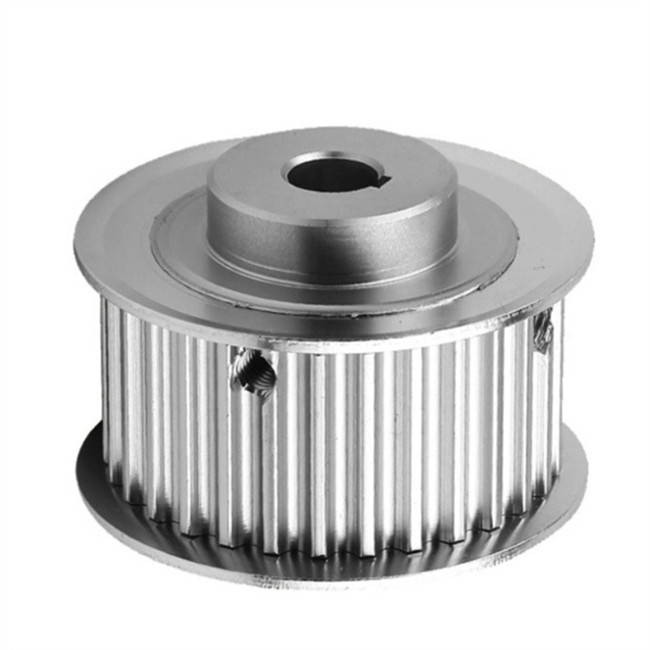

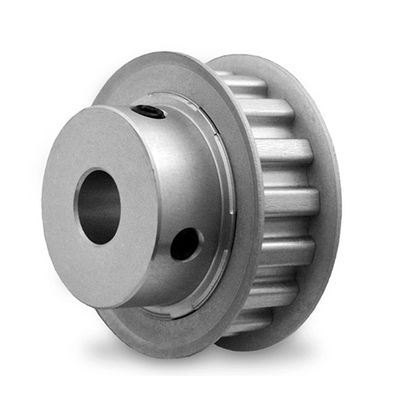

Referenzfotos:
