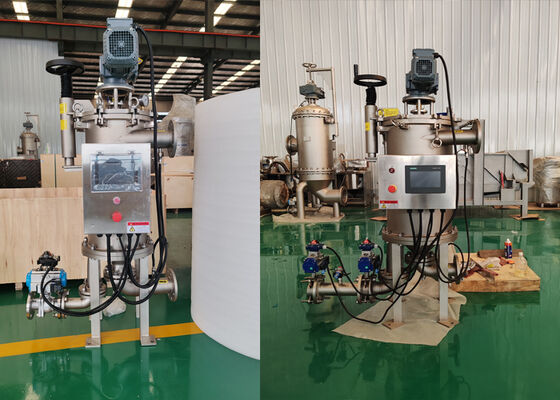

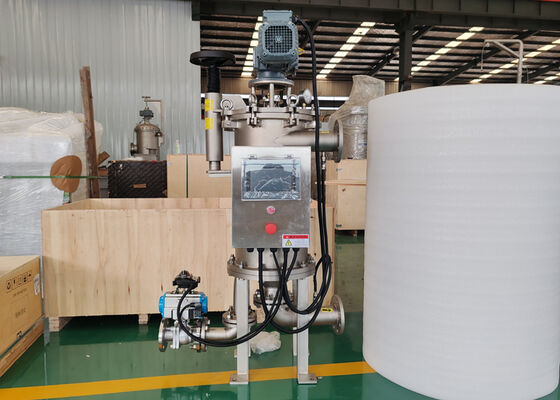

Selbstreinigender externer Schaberfilter für die Filtration hochviskoser Flüssigkeiten

Flüssigkeit tritt durch den Einlass in den Filter ein und fließt von der Außenfläche des Filterelements nach innen. Das untere Ende des Filterelements (Keildrahtsieb) ist mit dem Auslass verbunden und die Flüssigkeit fließt aus dem Auslass. Wenn eine bestimmte Menge an Verunreinigungen auf der Oberfläche des Filterelements (Keilsieb) abgefangen wird, wird der Reinigungsvorgang zu einem festgelegten Zeitpunkt oder entsprechend der eingestellten Druckdifferenz gestartet. Der Untersetzungsmotor treibt die Schaberklinge an, die schräg an der Außenfläche des Filterelements angebracht ist, um sich zu drehen und die Verunreinigungen auf der Außenfläche des Filterelements (Keildrahtsieb) abzustreifen. Die Verunreinigungen verlassen die Oberfläche des Filterelements (Keildrahtsieb) entlang des Abstreifers und fallen mit der herabsinkenden Flüssigkeit in den Boden des Filters. Der rotierende Kehrteller fegt die schweren Verunreinigungen am Boden in den Abwassersammelraum. Die Verunreinigungen sammeln sich im Abwassersammelraum und am Boden des Filters an. Das Ablassventil öffnet automatisch zu einem festgelegten Zeitpunkt, um die Flüssigkeit mit hochkonzentrierten Verunreinigungen aus dem Ablassanschluss abzulassen. Bei Bedarf kann die ausgetragene Restflüssigkeit zurückgewonnen werden.
