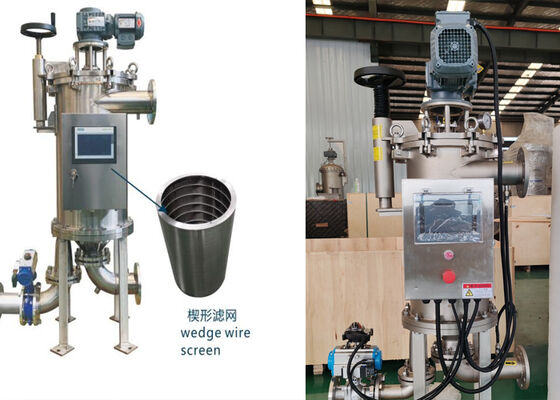

Automatischer, selbstreinigender Außenschaberfilter aus Edelstahl

Die Flüssigkeit tritt von der Einlassseite in den Filter ein und fließt von der Außenfläche des Filterelements nach innen. Das untere Ende des Filterelements (Keilspalt-Sieb) ist mit dem Auslass verbunden, und die Flüssigkeit fließt aus dem Auslass heraus. Wenn eine bestimmte Menge an Verunreinigungen auf der Oberfläche des Filterelements (Keilspalt-Sieb) zurückgehalten wird, wird der Reinigungsvorgang zu einer festgelegten Zeit oder entsprechend der eingestellten Druckdifferenz gestartet. Der Untersetzungsgetriebemotor treibt die Schaberblatt an, das schräg an der Außenfläche des Filterelements angebracht ist, um sich zu drehen und die Verunreinigungen von der Außenfläche des Filterelements (Keilspalt-Sieb) abzukratzen. Die Verunreinigungen verlassen die Oberfläche des Filterelements (Keilspalt-Sieb) entlang des Schabers und fallen mit der absteigenden Flüssigkeit auf den Boden des Filters. Die rotierende Kehrplatte fegt die schweren Verunreinigungen am Boden in die Abwasserauffangkammer. Die Verunreinigungen sammeln sich in der Abwasserauffangkammer und am Boden des Filters an. Das Ablassventil öffnet sich zu einer festgelegten Zeit automatisch, um die Flüssigkeit mit hoher Verunreinigungskonzentration über den Abflussstutzen abzulassen. Bei Bedarf kann die abgelassene Restflüssigkeit zurückgewonnen werden.
