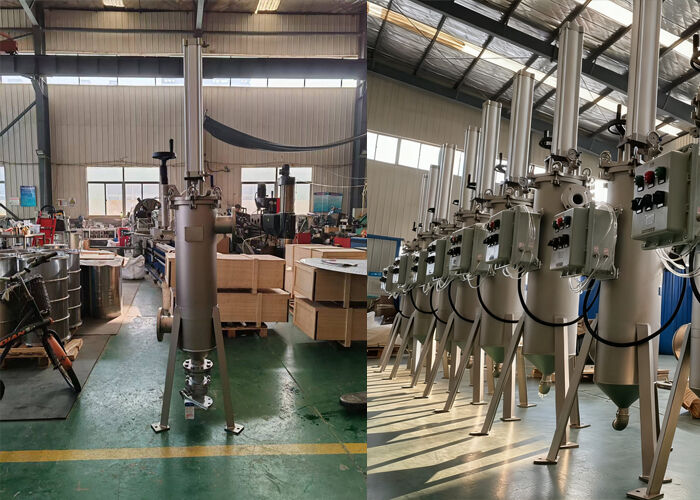

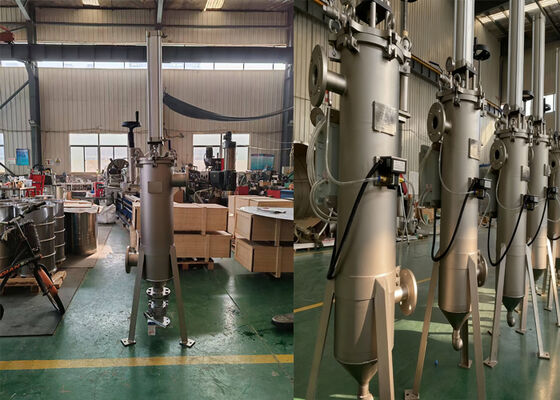

Vollautomatischer pneumatischer, selbstreinigender Schabefilter



Die selbstreinigenden Filter sind hocheffiziente Flüssigkeitstrennvorrichtungen mit einem mechanischen Schraubsystem.Sie können feste Verunreinigungen auf der Innenseite des Filterelements automatisch abwischen und kontinuierliche Online-Filterungen durchführen.Optimiert für Anwendungen mit hoher Viskosität, toleriert das Gerät eine Viskosität von bis zu 800.000 mPa·s und deckt eine Filtrationsfeinheit von 50 bis 1500 Mikrometern ab.Es realisiert eine präzise Filtration durch schnelles Oberflächenschaben, die Massenverschmutzungen wirksam einfangen und für die Behandlung von Wasser und mehrfachen viskosen Flüssigkeiten weit verbreitet ist.



[Filtrationsmodus]

Durch den Einlass gelangt Flüssigkeit.Ein federbelasteter, scheibenförmiger Schaber drückt fest gegen die innere Oberfläche des Filterelements und ruht am oberen Ende.Die Flüssigkeit fließt durch den Schaber und von der Innenfläche des Filterelements nach außenDie Filterflüssigkeit kommt durch den Ausgang heraus. Im Laufe der Zeit häufen sich die Verunreinigungen allmählich an und der Differenzdruck steigt.das Filterelement wird entweder nach Erreichen eines vorgegebenen Differenzdruckschwellenwerts oder in geplanten Abständen gereinigt.



[ Reinigungsmodus ]

Ein pneumatischer Zylinder treibt den Schaber in einer vertikalen Wechselbewegung an, um das Filterelement zu reinigen.Verunreinigungen werden vom Schaber nach unten des Filtergehäuses gedrückt,wo sich hochdichte Verunreinigungen in die Schmutzkammer absetzen.Während des Aufwärtsstroms werden die restlichen Verunreinigungen abgeschraubt und nach oben in das Filterelement geschoben;Diese Verunreinigungen werden dann von der fließenden Flüssigkeit weggespült.,durch den Schrauber zurückgehen,zur Innenfläche des Filterelements zurückkehren und anschließend beim nächsten Abwärtsschlag weggeschraubt werden.Jeder Reinigungszyklus besteht aus mehreren Schlägen;nach Reinigung der Oberfläche des FilterelementsDie Filtration wird während des Reinigungsprozesses ununterbrochen fortgesetzt.



[Entladungsmodus]

Nach mehrfachen Reinigungszyklen, sobald sich die Verunreinigungen bis zu einem bestimmten Volumen angesammelt haben, wird das Abflussventil regelmäßig geöffnet, um die Abfallflüssigkeit mit einer hohen Verunreinigungskonzentration zu entfernen.wenn nötigDiese Verunreinigungen können ebenfalls zurückgewonnen werden.



Filtermodell	Filter Inner Dia.	Filterhöhe	Stärke	Filtrationsgenauigkeit
Ht-D219	250 mm	1000 mm	3 mm	20 Mikronen
Ht-D273	300 mm	1450 mm	4 mm
HT-D450	500 mm	1750 mm	6 mm



1) Hochpräzisionsöffnung: Min. 20 Mikrometer.
2)Hoher Automatisierungsgrad:Können kontinuierlich online arbeiten, ohne häufige manuelle Reinigung.
3)Rostfreie Struktur: Korrosions- und Rostverhütung.
4)Keine Einwegverbrauchsmaterialien: Sparen Sie Kosten für Filtermedien und Umweltkosten.
