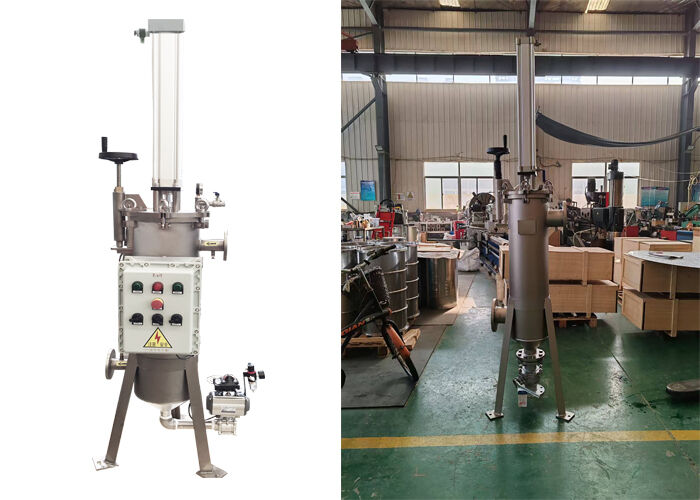

Automatisches selbstreinigendes pneumatisches Schaberfiltersieb



Als effiziente Filtrationsmaschine nutzt der pneumatische Schaberfilter mit Selbstreinigung einen mechanischen Schabermechanismus, um partikuläre Verunreinigungen automatisch von der Innenfläche des Filterelements zu reinigen und so eine gleichmäßige Online-Filtration ohne Abschaltung zu gewährleisten. Er ist speziell für hochviskose Szenarien konzipiert, mit einer anwendbaren Viskositätsgrenze von 800.000 mPa·s und einer Filtrationspräzision zwischen 50 und 1500 Mikron. Schnelles Schaben entfernt Oberflächenkontaminationen präzise und effizient, ideal für die Filtration von Wasser sowie verschiedenen viskosen Flüssigkeiten.



[Filtrationsmodus ]

Die Flüssigkeit tritt durch den Einlass ein. Ein federbelasteter, scheibenförmiger Schaber drückt fest gegen die Innenfläche des Filterelements und ruht an seinem oberen Ende. Die Flüssigkeit strömt durch den Schaber und fließt von der Innenfläche des Filterelements nach außen; Verunreinigungen werden auf dieser Innenfläche zurückgehalten, während die gefilterte Flüssigkeit durch den Auslass austritt. Mit der Zeit sammeln sich Verunreinigungen allmählich an und der Differenzdruck steigt; folglich wird das Filterelement entweder beim Erreichen eines voreingestellten Differenzdruckschwellenwerts oder in geplanten Intervallen gereinigt.



[Reinigungsmodus ]

Ein pneumatischer Zylinder treibt den Schaber in einer hin- und hergehenden vertikalen Bewegung an, um das Filterelement zu reinigen. Während des Abwärtshubs werden Verunreinigungen vom Schaber zum Boden des Filtergehäuses geschoben, wo sich hochdichte Verunreinigungen in der Schmutzsammelkammer absetzen. Während des Aufwärtshubs werden restliche Verunreinigungen abgeschabt und zum oberen Ende des Filterelements geschoben; diese Verunreinigungen werden dann von der strömenden Flüssigkeit weggespült, passieren den Schaber, kehren zur Innenfläche des Filterelements zurück und werden anschließend beim nächsten Abwärtshub wieder abgeschabt. Jeder Reinigungszyklus besteht aus mehreren Hüben; sobald die Oberfläche des Filterelements gereinigt ist, wird seine Filtrationskapazität wiederhergestellt. Die Filtration wird während des Reinigungsprozesses ununterbrochen fortgesetzt.



[Entleerungsmodus ]

Nach mehreren Reinigungszyklen, sobald sich Verunreinigungen in einem bestimmten Volumen angesammelt haben, wird das Entleerungsventil periodisch geöffnet, um die Abfallflüssigkeit mit hoher Verunreinigungskonzentration auszustoßen; bei Bedarf können diese Verunreinigungen auch zurückgewonnen werden.



Filtermodell	Filter-Innendurchmesser	Filterhöhe	Dicke	Filtrationspräzision
HT-D219	250mm	1000mm	3mm	20 Mikron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Hochpräzise Schlitzöffnung: Min. Schlitz 20 Mikron.
2)Hoher Automatisierungsgrad: Kann online kontinuierlich arbeiten, keine häufige manuelle Reinigung.
3)Edelstahlkonstruktion: Korrosions- und Rostschutz.
4)Keine Einwegverbrauchsmaterialien: Spart Kosten für Filtermaterial und Umweltkosten.
