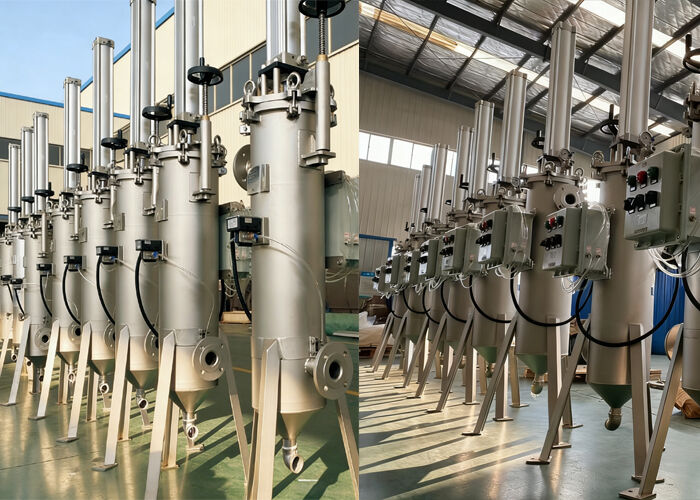

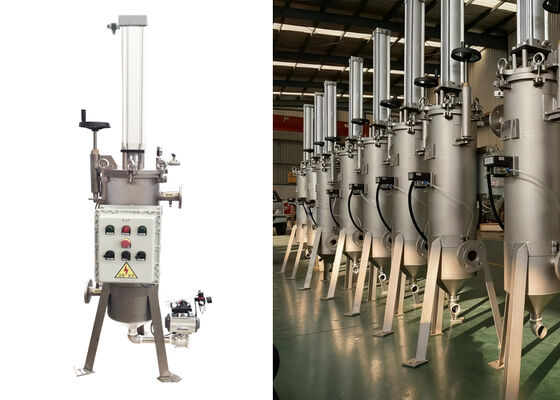

Pneumatisches, selbstreinigendes Filtergehäuse mit Schaberfunktion



Der pneumatische Schaber, selbsttätig selbstreinigende Filter ist eine hocheffiziente Filtereinheit. Er nimmt eine mechanische Schabestruktur an, um Partikelverunreinigungen automatisch von der Innenwand der Filterkerze zu entfernen und ermöglicht eine ununterbrochene Online-Filtration. Entwickelt hauptsächlich für Arbeitsbedingungen mit hoher Viskosität, kann er Flüssigkeitsviskositäten bis zu 800.000 mPa·s verarbeiten, mit einer Filtrationsgenauigkeit von 50 bis 1500 Mikron. Das Gerät filtert Flüssigkeiten präzise, indem es Schmutz schnell von der Oberfläche der Kartusche abkratzt, um große Mengen an Verunreinigungen effizient zu entfernen, was es perfekt für die Filtration von Wasser und verschiedenen viskosen Flüssigkeiten macht.



[Filtrationsmodus ]

Die Flüssigkeit tritt durch den Einlass ein. Ein federbelasteter, scheibenförmiger Schaber drückt fest gegen die Innenfläche des Filterelements und ruht an seinem oberen Ende. Die Flüssigkeit strömt durch den Schaber und fließt von der Innenfläche des Filterelements nach außen; Verunreinigungen werden auf dieser Innenfläche gefangen, während die gefilterte Flüssigkeit über den Auslass austritt. Mit der Zeit sammeln sich Verunreinigungen allmählich an und der Differenzdruck steigt; folglich wird das Filterelement entweder beim Erreichen eines voreingestellten Differenzdruckschwellenwerts oder in geplanten Intervallen gereinigt.



[Reinigungsmodus ]

Ein pneumatischer Zylinder treibt den Schaber in einer hin- und hergehenden vertikalen Bewegung an, um das Filterelement zu reinigen. Während des Abwärtshubs werden Verunreinigungen vom Schaber zum Boden des Filtergehäuses geschoben, wo sich hochdichte Verunreinigungen in der Schmutzsammelkammer absetzen. Während des Aufwärtshubs werden restliche Verunreinigungen abgeschabt und zum oberen Ende des Filterelements geschoben; diese Verunreinigungen werden dann von der strömenden Flüssigkeit weggespült, strömen zurück durch den Schaber, kehren zur Innenfläche des Filterelements zurück und werden anschließend während des nächsten Abwärtshubs abgeschabt. Jeder Reinigungszyklus besteht aus mehreren Hüben; sobald die Oberfläche des Filterelements gereinigt ist, ist seine Filtrationskapazität wiederhergestellt. Die Filtration wird während des Reinigungsprozesses ununterbrochen fortgesetzt.



[Entleerungsmodus ]

Nach mehreren Reinigungszyklen, sobald sich Verunreinigungen in einem bestimmten Volumen angesammelt haben, wird das Entleerungsventil periodisch geöffnet, um die Abfallflüssigkeit mit einer hohen Konzentration an Verunreinigungen auszustoßen; falls erforderlich, können diese Verunreinigungen auch zurückgewonnen werden.



Filtermodell	Filter Innendurchmesser.	Filterhöhe	Dicke	Filtrationsgenauigkeit
HT-D219	250mm	1000mm	3mm	20 Mikron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1) Hochpräzise Schlitzöffnung: Min. Schlitz 20 Mikron.
2) Hoher Automatisierungsgrad: Kann kontinuierlich online arbeiten, keine häufige manuelle Reinigung.
3) Edelstahlstruktur: Korrosions- und Rostschutz.
4) Keine Einwegverbrauchsmaterialien: Spart Kosten für Filtermaterial und Umweltkosten.
